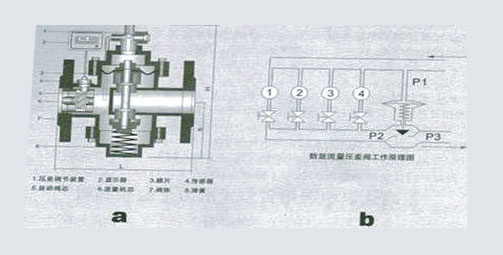

自力式壓差控制閥按照安裝在供水管上或回水管上,分為供水式和回水式,二者不可互換使用。圖2a為回水式結構示意圖。圖2b為其安裝位置示意圖。圖中P1 為通過導壓管傳至感壓膜上部的外網供水壓力,P2為被控環路的回水壓力,P3為外網的回水壓力。當外網的供回水壓差P1-P3增大,則感壓膜帶動閥瓣下 移,使閥的阻力增大,P2-P3增大,從而使P1-P2(即施加于被控環路的壓差)保持不變;反之P1-P3減小,則感壓膜帶動閥瓣上移,使閥的阻力減小,P2-P3減小,從而使P1-P3保持不變。當被控環路內部的阻力發生改變,比如某一支路關斷,則環路的 總阻力增大,P1-P2增大,但隨之感壓膜的受力平衡被打破,閥瓣下移,閥的阻力增大,又使P2-P3增大,P2又回升到原來的大小,即P1-P2不變。 可見無論是外網壓力出現波動,還是被控環路內部的阻力發生變化,自力式壓差控制閥均可維持施加于被控環路的壓差恒定。
