產品概述

ZY-4M-16可視型自力式旁通壓差控制閥（旁通壓差閥）不需任何外來動力，依靠管網自身的壓力工作，保持閥門兩端的壓差相對恒定。廣泛用于中央空調集分水器之間，熱力泵供回水之間?？捎行П３衷O(shè)備不被損壞。可以替代電動旁通壓差閥。

性能與特點

1.恒定閥門兩端及被控系統壓差支持用戶系統變流量運行；

2.依靠壓差自動工作無須外界動力；

3.可以直接顯示控制壓差；

4.可以直接設定控制壓差；

5.控制壓差調節靈敏，操作簡單；

6.介質溫度：0 ～ 150℃；

7.控制壓差可調范圍：0.05 ～ 0.6MPa；

8.控制壓差誤差≤ ±5%。

用途

1．常閉型旁通壓差控制閥用于燃油、燃?xì)鉄嵩垂?、回水管，中央空調的分、集水器之間，作為一次測定流量，二次側變流量系統的旁通安裝，可有效保護燃油、燃?xì)鈾C(jī)組不會因流量過小導致的溫度過高而損壞，也可有效的保護冷水機組因流量過小而造成的局部凍結而損壞；

2．常開型旁通壓差控制閥用于高度差較大且熱源在高區的集中供熱系統，使用時按高度差設定該閥的壓差，并在低區回水管適當位置安裝減壓泵、止回閥，調節閥組成的回水減壓裝置，通過調節閥來調節并設定回水管壓力，這樣既可保護高區用戶不會出現倒空現象，又可保護低區設備不會因壓力過高而損壞。

安裝示意圖

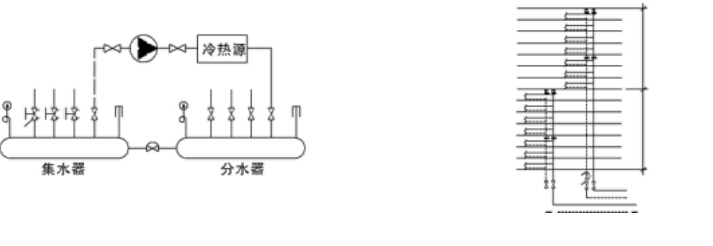

適用于分集水器之間旁通管安裝保護冷熱源                          安裝于高區回水管避免高區倒空和水錘

自力式旁通壓差控制閥技術參數表
