產品概述

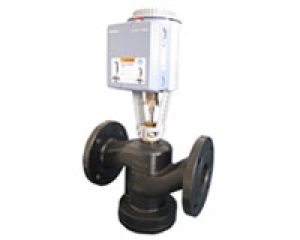

LH45-16系列限流止回閥主要用于多泵并聯采用改變臺數的方式進行流量調節的系統中，安裝在水泵的出口，起限制水泵流量，穩定揚程。使水泵在高效區內工作，防止低揚程大流量水泵過載燒壞電機。

性能與特點

1.支持水泵工作點在高效區內工作；

2.限制水泵大流量，低效率時運行；

3.微阻緩閉止回停泵時，關閉無水錘現象；

4.防止水泵過載超額定電流燒壞電機；

5.無極調節揚程功能；

6.限制揚程可調范圍0.1~0.6MPa，出廠時設定在0.1MPa；

7.介質溫度：0~150℃。

選型

1.可根據水泵公稱通徑直接選用；

2.控制揚程的設定可以按電機額定電流設定，也可以按高效率工況設定，該閥門工作揚程設定值可調，一般出廠設定值為設計工況揚程。

安裝調試

1.介質流動方向應于閥體箭頭方向一致；

2.外接導壓管裝置出廠前均通過壓力試驗，安裝時嚴禁損傷導壓裝置；

3.閥傻瓜的1/2管接頭應安裝在水泵入口處；

4.可水平安裝也可以垂直安裝；

5.當需求揚程大于0.1MPa時，先逆時針把四通打開，然后再順時針逐漸關閉調壓閥，關閉過程總出口壓力會逐漸增大，直至出口壓力為需要揚程時，即完成初調節，反復啟閉水泵2-3次，每次運行3-5分鐘，出口壓力不變即完成調試工作。

6.視水質情況應經常檢查出口壓力值，當出口壓力小于設定值時，應開啟過濾器排除污物。

功能概述

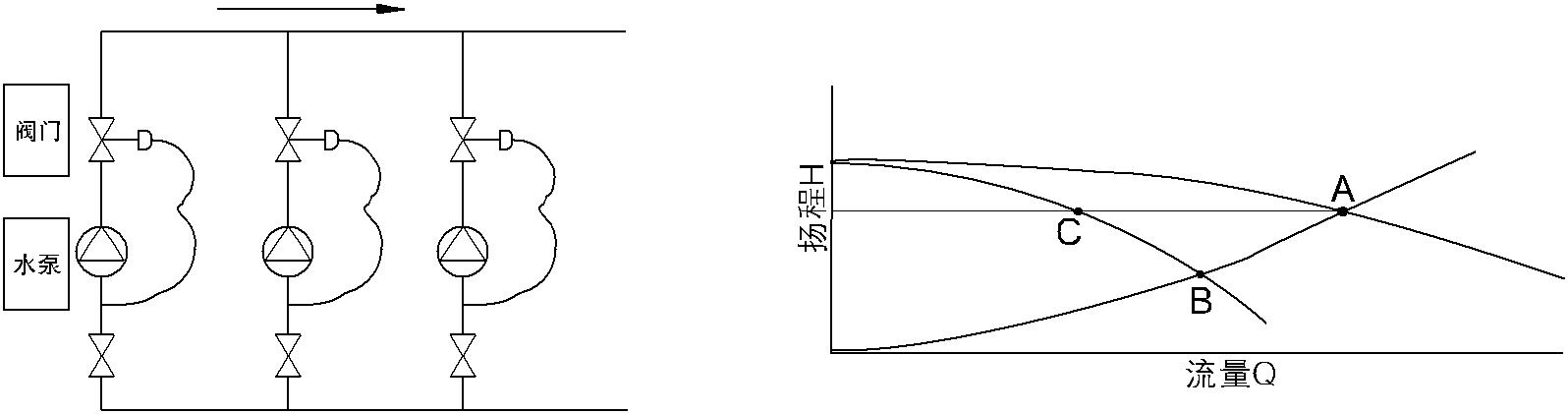

如圖（功能示意圖）所示，兩臺并聯的水泵運行時工況為A，并聯時單機運行工況為C，單臺泵運行工況為B，即由兩臺并聯運行變?yōu)閱闻_運行。泵的工況由C變?yōu)锽時，揚程降低流量增大，限流止回閥自動關小，增大阻力，減小系統流量，防止過載燒壞電機，這樣水泵可以按C工況配置電機，節約電能。

安裝示意圖
