“▲”設定溫度加

“▼”設定溫度減

制冷制熱設定

“Θ”按模式鍵切換制冷，制熱

睡眠功能設定

長按模式鍵三秒切換至睡眠顯示狀態。按“▲”確認，按“▼”取消

定時開機、關機時間設定（選配）

定時開機：長按模式鍵三秒切換至睡眠顯示狀態后，短按模式鍵切換至定時開機。按“”向上調定時時間：按“▲”向上調定時時間。調整后，5秒鐘后自動確認

定時關機：長按模式鍵三秒切換至睡眠顯示狀態后，短按模式鍵切換至定時關機。按“”向上調定時時間；按“▼”向下調定時時間。調整后，5秒鐘后自動確認

時鐘時間校對（選 配）

長按模式鍵三秒切換至睡眠顯示狀態后，短按模式鍵切換至時間調整，按“”向上調時間，按“”向下調時間。調整好后，5秒鐘后自動確認。

 風速設定：

按風速鍵切換，高、中、低、自動。

參數設定

在關機狀態下，同時按“”和“”3秒，進入?yún)?shù)設定模式。依次按模式鍵進行參數鍵式轉換，模式1為溫度補償，模式2為P（比例值設定），模式3為（積分值設定）。

房間溫度值校正

由于本產品安裝位置及房間空氣對流因素，需要對系列進行當前房間溫度校正或補償。使溫度測試顯示值與實際溫度相符。

在模式1狀態下：

“▲”房間溫度加

“▼”房間溫度減

補償溫度范圍為-9℃~9℃

P值設定

在模式2狀態下

“▲”向上調P值

“▼”向下調P值

P值可選擇為4℃、6℃、8℃、10℃（默認最佳為10℃）

（3）1值設定

在模式3狀態下

“▲”向上調1值

“▼”向下調1值

1值可以選擇范圍為1秒~59秒（默認值最佳為40秒）

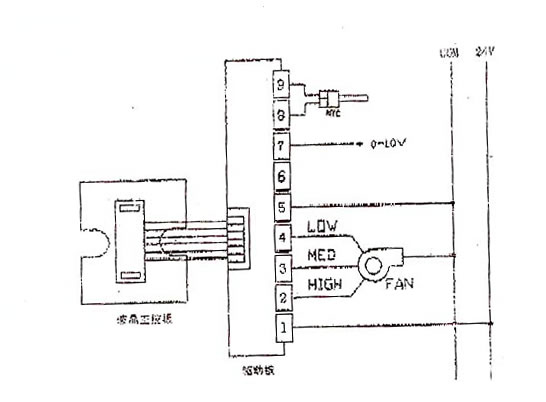

電氣接線圖：

安裝 警告：接線一定按照電氣接線圖正確接線，切勿將水、泥漿等雜質進入溫控器內，否則將會造成器體件損壞。
