電動調節閥

電動調節閥,及調節閥概述：

 VB-3000、VB7000系列電動調節閥用于空氣調節、熱通風、熱處理廠的工業和工行業的流體控制。

空調、供暖、通風、生活熱水等民用系列及化工、石油冶金和流體自動控制。

材質：鑄鐵

閥瓣：黃銅

閥桿：1Cr18Ni9

公稱壓力：1.6Mpa

最大溫度：120℃

泄漏量（m3/h）KV值的0.03%

產品特點：

1.執行器選用鑄鋁支架及塑料外殼，體積小、重量輕。

2.選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能。

3.適合多種控制信號：增量（浮點）、電壓（0~10V）、電流（4~20mA）。

4.具有0~10V或4~20mA反饋信號（選配）。

5.傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命。

6.功耗低、輸出力大、噪音小。

7.閥體有鑄銅、鑄鐵、球墨鑄鐵多種材質可供選擇，以適合不同工作介質及溫度的要求。

8.閥體有螺紋連接和法蘭連接兩種，安裝方便。

9.閥體結構形式有：兩通閥（單座）、兩通平衡閥（平衡式）、三通合流閥和三通分流閥。

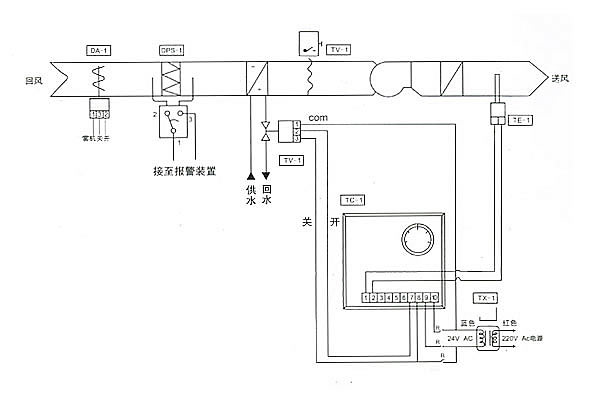

工作原理：

    本系統適用于空調系統的新風機組冬、夏季溫度控制。

    由溫度傳感器TE-1，比例積分溫度控制器TC一1和電動兩通調節閥TV一1組成送風溫度控制系統，安裝在送風管道的TE一1把檢測到的溫度信號傳送至TC一1，由TC一1將TE一1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV一1的開度連接可調。最終使TE一1測量的環境溫度保持在設定的溫度范圍內。

   當盤管后的溫度低于某限值時，低溫保護開關TS一1切斷送電機的電源，從而使新風風閥關閉，防止盤管內的水結冰，漲裂盤管。

代號 型號 說明 TE-1 TSC-8212-103B34 風管式溫度傳感器 TC-1 TC-8312-11K 比例積分溫度控制器 0-80 ℃ TV-1 DZLM 電動調節閥 DA-1 AM24/AM220 風閥驅動器 開/關 DPS-1 P33AB 空氣壓差 開/關 TX-1 TR40 變壓器 220/24VAC 40VA TS-1 A11D 低溫?cái)嗦泛銣仄?，帶手?dòng)復位按鈕 SW-1 --- 遠程冬季轉換開關
