數顯流量壓差閥(2)

-點擊:次

一、恒定被控用戶壓差，消除外網壓力波動

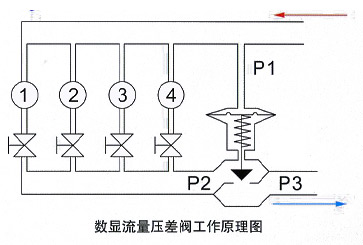

工作原理：（如右圖所示）當管路中供水壓力P1增大，則供回水壓差P1-P3增大，感壓膜帶動閥瓣下移，關小閥口，使P2增大，從而維持P1-P2（施加于被控環路的壓差）恒定；反之，供水壓力P1減小，則感壓膜帶動閥瓣上移，P2減小，使P1-P2恒定不變。

	流量數據隨用隨取，避免顯示器在惡劣環境下工作，延長顯示器使用壽命。

二、支持用戶內部自主調節
工作原理：（如右圖所示）若P1-P2不變，環路內部阻力發生變化，比如支路①關斷，在這個瞬間P2減小，P1-P2增大，感壓膜受力平衡被打破，閥瓣下移，關小閥口，從而使P2又回升到原來的大小，即P1-P2不變。對于支路②來講，其流量G=K_V（P1-P2），在支路①關斷前和關斷后，其開度K_V不變，P1-P2由壓差閥恒定不變，則流量G不變，所以被控環路內部某一支路流量變化，不會影響其它支路。
數顯壓差控制閥無論是管路中壓力出現波動，還是被控系統內部阻力發生變化，數顯壓差控制閥均可維持施加于被控對象的壓差恒定。

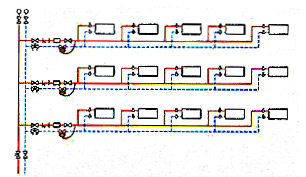

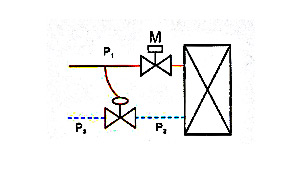

注△P=₁-P₂ △P¹=P₂-P₃適用于熱力站一次側（或空調器）安裝電動調節閥，裝自力式壓差控制器，形成恒定的壓差避免并聯站相互干擾。	安裝在高層或多層建筑中每層供暖或空調分支環路上，確保分支環路壓差為定值

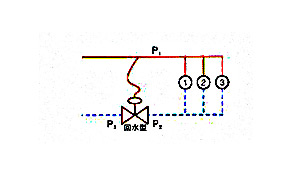

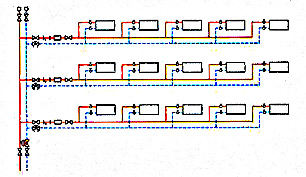

安裝在用戶回水管上確保用戶壓差為恒定值（圖中 ①②③為用戶系統）	安裝在多層或高層建筑供暖或空調的立管或單元入口，確保其壓差為定值

材質與壽命：
閥體—優質灰鑄鐵
內件—黃銅、不銹鋼
彈簧—不銹鋼
膜片—三元乙丙
壽命—十年以上

調試：
用平口螺絲刀調節調壓器，用增加或減少壓差的方法來調節流量。觀察流量顯示器，調節到所需流量即可；
如在設定壓差下（20Kma）流量偏大可調節用戶閥門已達到所需流量。對于管路細或系統阻力大可用增大壓差的辦法來增大流量。

規格表：

規格	外型尺寸L×H×h(mm)	流量范圍(m³/h)	阻力系數	連接方式	重量(Kg)
DN15	100×117×74	0.2-1	17	絲接	1.5
DN20	100×117×74	0.2-1	17	絲接	1.5
DN25	100×119×75	0.5-2	15	絲接	2
DN32	185×217×113	0.5-4	14	法蘭	13
DN40	185×217×113	1-6	13	法蘭	18
DN50	215×245×127	2-8	12	法蘭	20
DN65	260×293×147	3-12	10	法蘭	30
DN80	290×340×190	5-25	8	法蘭	36
DN100	330×405×200	10-35	7	法蘭	56
DN125	350×440×240	15-50	6	法蘭	83
DN150	400×510×275	20-80	6	法蘭	135
DN200	455×610×360	40-160	5	法蘭	230
DN250	530×750×430	75-300	5	法蘭	420
DN300	610×840×520	100-450	5	法蘭	620
DN350	660×920×545	200-650	4	法蘭	820
DN400	775×1160×720	250-800	4	法蘭	1070
DN450	775×1160×720	300-1000	4	法蘭
