SZL-4M數顯流量控制閥

數顯流量控制閥工作原理：

    數顯流量控制閥其結構是由自動閥芯，手動閥芯，及顯示部分組成。顯示部分則由流量機芯、傳感器發訊器、電子計算器及顯示器組成。

    它的工作是及其復雜的。被測水流經閥門，水流沖擊流量機芯內的葉輪，葉輪旋轉與傳感發訊器感應，使傳感器發出與流量成正比的電訊號，流量電訊號通過導線送入電子計算器，經過計算器計算、微處理器、處理后，其流量值顯示出來。

    手動閥芯是用來調節流量的，根據顯示值來設定所需的流量值。

    自動閥芯是用來維持流量恒定的，既在管網壓力變化時，自動閥芯就會在壓力的作用下自動開大或關小閥口、來維持設定流量數值不變。

產品說明：

    數顯流量控制閥是一種能顯示管網中瞬時流量的控制閥，它是在自力式流量控制閥的基礎上增設了顯示功能，使管網平衡調節更方便，更精確。為管網系統調節提供了重要的數字依據。管網應用此閥可以直接簡便的根據設計設定流量，它在水的作用下，自動消除管線剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變。該閥的這些功能使流量調節一次完成，把系統平衡調節變?yōu)楹唵蔚牧髁糠峙洹Ｓ行У慕鉀Q管網的水力平衡失調。可節能15%以上。

性能與特點：

直接顯示動態瞬時流量，為系統運行及平衡調試提供重要的數字依據。

可按設計或?qū)嶋H要求設定流量，避免了盲目調節，把復雜的調網工作簡化為簡單的流量分配；

徹底克服系統冷熱不均現象，提高供熱供冷品質；

減少設計工作量，不需要對管網進行煩瑣的水利平衡計算；

免除多熱源，管網熱源切換時的流量再分配工作；

流量機芯轉子部分采用瑪瑙軸承，耐磨不生銹；

閥體上傳訊器及傳感器無電源，顯示器采用全密封結構使用壽命長；

不工作時自動休眠節省電源，設計使用壽命十年以上；

顯示器4秒鐘刷新一次，顯示平穩；

流量機芯外裝不銹鋼過濾罩，避免雜物進入流量機芯。

閥體全塑處理，防腐。

顯示器與閥體分體安裝，閥體內傳感器全密封，防潮防水，即使被水浸泡也不會影響閥門工作。

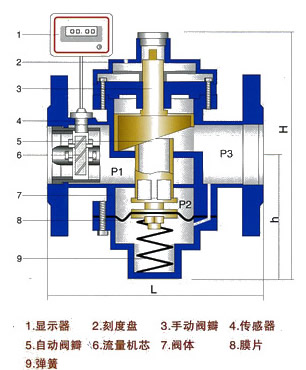

結構與工作原理：            數顯流量控制閥其結構是由自動閥芯，手動閥芯，及顯示器部分組成。顯示部分則由流量機芯、傳感器、發訊器，電子計算器及顯示器組成。被測水流經閥門，水流沖擊流量機芯內的葉輪，葉輪旋轉與傳感發訊器感應，使傳感器發出與流量成正比的電訊號。流量電訊號通過導線送入電子計算器，經過計算器計算微處理后，其流量值顯示出來。     對于手動調節閥組來說，流量G=KV(P2-P3),KV的大小取決于開度，開度不變，則流量G不變，而P2-P3的恒定是由自動平衡閥組控制的。比如進口壓差P1-P3增大，則通過感壓膜和彈簧的作用使自動平衡閥組關小，使P1-P2增大，從而維持P2-P3的恒定；反之P1-P3減小，則自動平衡閥組開大，使P1-P2減小，維持P2-P3的恒定。既在管網壓力變化時，自動閥芯就會在壓力的作用下自動開大或關小閥口來維持設定流量數值不變。
