電動三通閥

電動三通閥及三通閥產品介紹：

VB3000、VB7000系列電動三通閥用于空氣調節、熱通風、熱處理廠的工業和工行業的流體控制。空調、供暖、通風、生活熱水等民用系統及化工、石油冶金和流體自動控制。

產品特點：

1.執行器選用鑄鋁支架及塑料外殼，體積小、重量輕。

2.選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能。

3.適合多種控制信號：增量（浮點）、電壓（0~10V）、電流（4~20mA）。

4.具有0~10V或4~20mA反饋信號（選配）。

5.傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命。

6.功耗低、輸出力大、噪音小。

7.閥體有鑄銅、鑄鐵、球墨鑄鐵多種材質可供選擇，以適合不同工作介質及溫度的要求。

8.閥體有螺紋連接和法蘭連接兩種，安裝方便。

9.閥體結構形式有：三通合流閥、三通分流閥。

工作原理：

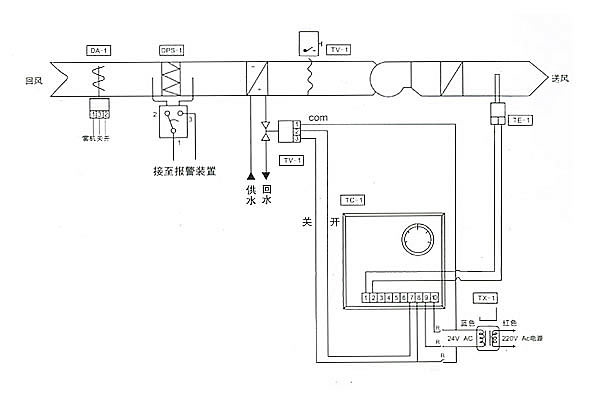

    本系統適用于空調系統的新風機組冬、夏季溫度控制。如下圖所示，由溫度傳感器TE-1，比例積分溫度控制器TC一1和電動調節閥TV一1組成送風溫度控制系統，安裝在送風管道的TE一1，把檢測到的溫度信號傳送至TC一1，由TC一1將TE一1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV一1的開度連接可調，最終使TE一1測量的環境溫度保持在設定的溫度范圍內。

    空氣壓差開關DPS一1是用來檢測過濾網的透氣情況，過濾網越臟，透氣率越低，其兩側的壓力差越大。當壓力差超過DPS一1的設定值時，微動開關運作，發出報警信號。

     當盤管后的溫度低于某限值時，低溫保護開關TS一1切斷送風機的電源，從而

使新風風閥關閉，防止盤管內的水結冰，漲裂盤管。

     SW一1為內置冷／暖運行狀態的轉換。

代號 型號 說明 TE-1 TSC-8212-103B34 風管式溫度傳感器 TC-1 TC-8312-11K 比例積分溫度控制器 0-80 ℃ TV-1 DZLM 電動調節閥 DA-1 AM24/AM220 風閥驅動器 開/關 DPS-1 P33AB 空氣壓差 開/關 TX-1 TR40 變壓器 220/24VAC 40VA TS-1 A11D 低溫斷路恒溫器，帶手動復位按鈕 SW-1 ---
